24路系列-HDMI矩陣參數

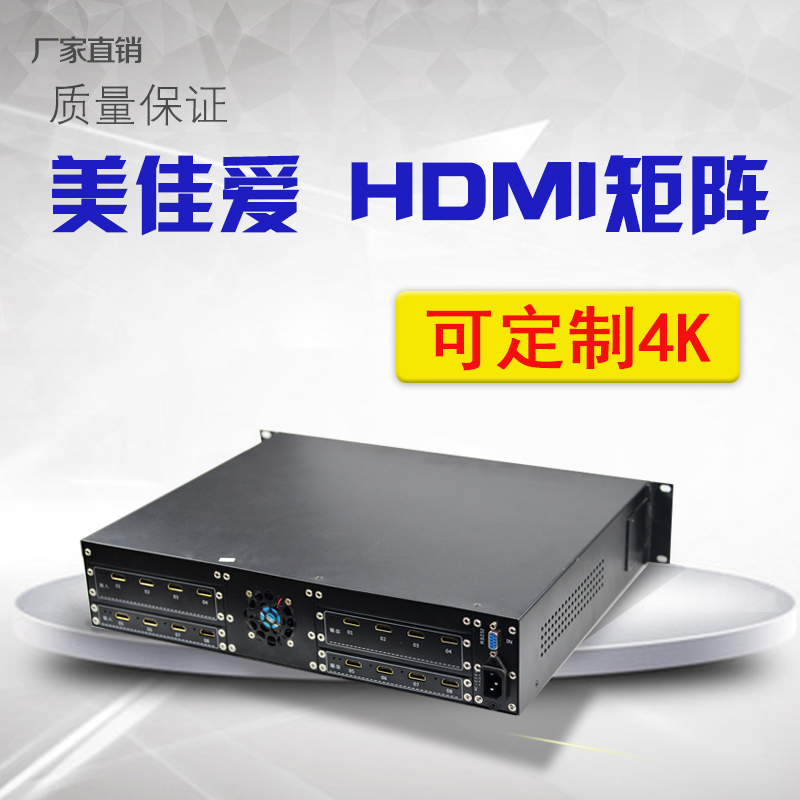

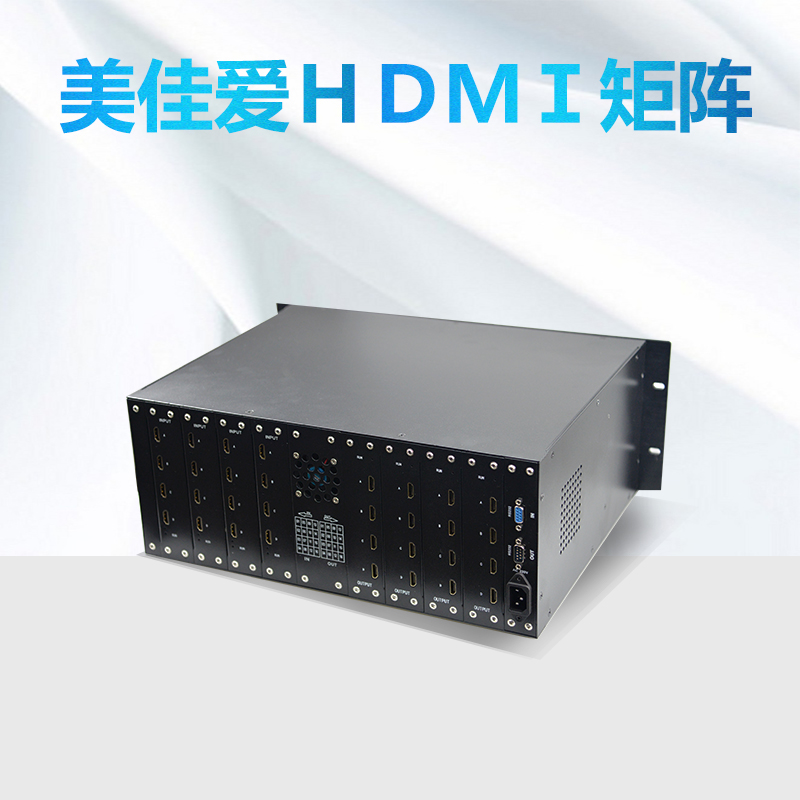

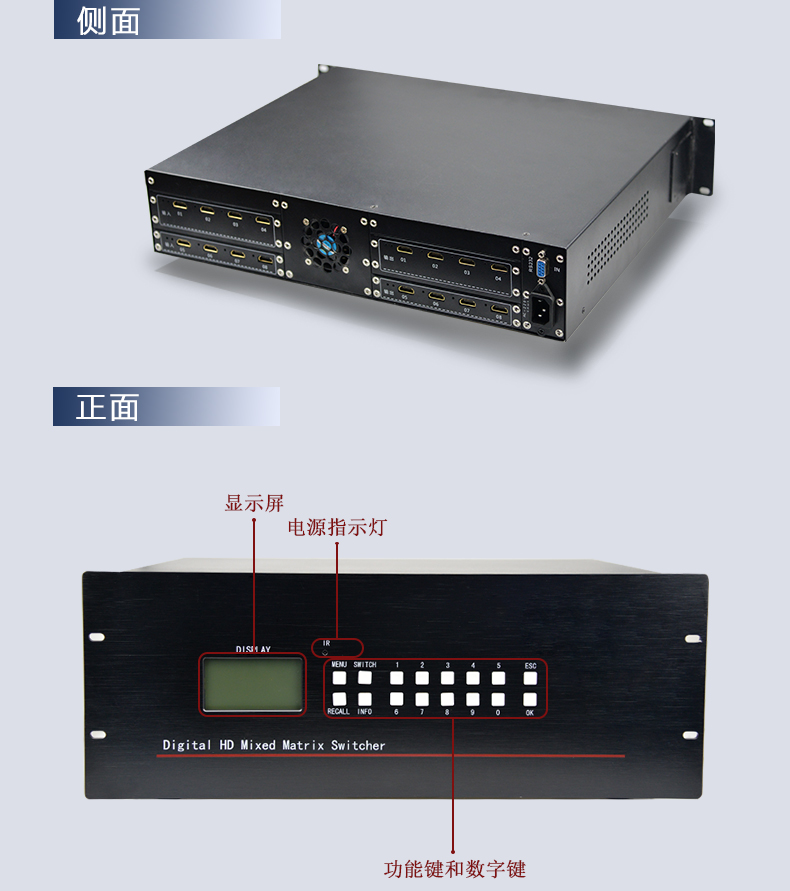

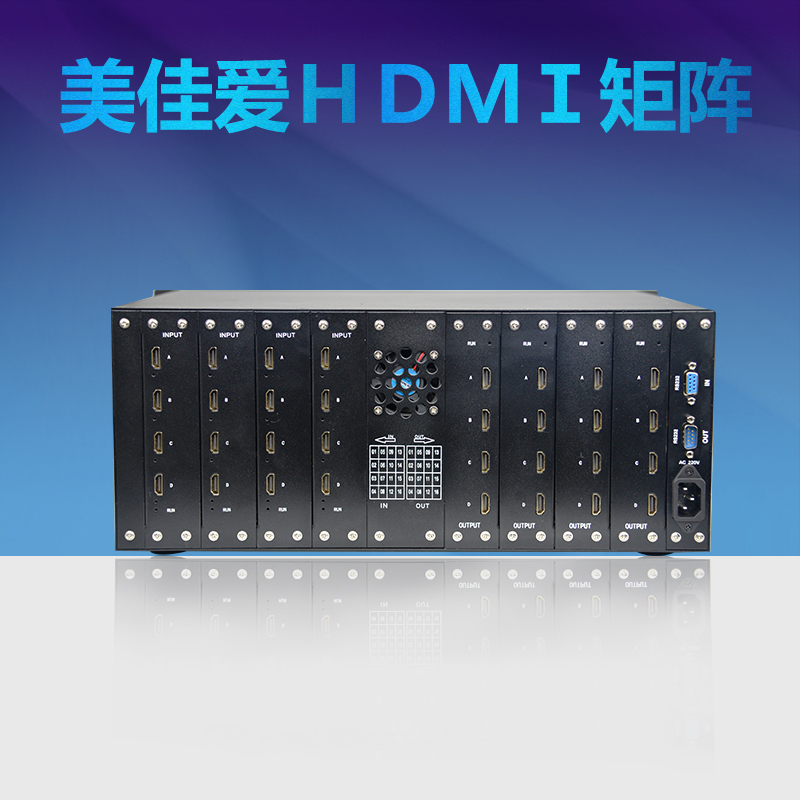

24路系列（24進4出；24進8出；24進16出；24進24出；24進32出）-HDMI高清全數字矩陣切換器， 所有端口支持藍光DVD(支持HDCP)；輸入輸出自動均衡，輸入加輸出傳輸距離大于40米（不需配帶芯片的HDMI線）；鋁拉絲面板，帶藍光液晶顯示屏顯示操作狀態；帶串口控制，可選配網口；所有輸入端口支持現場寫EDID，所有輸出端口可讀回EDID。

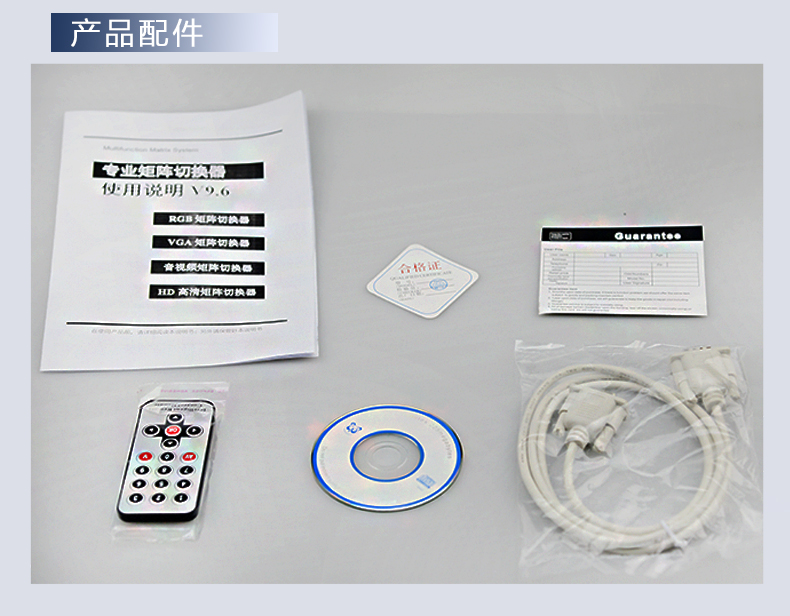

裝箱清單：

HDMI矩陣切換器一臺；
220V電源線一條；
RS232串口線一條；
控制光盤一張；
產品手冊一份；
合格證、保修卡一份。

參數：

協議: 支持HDCP, 兼容DVI1.0協議；

增益: 0 dB；

像素帶寬: 165MHz, 全數字；

接口帶寬: 6.75Gbps；

支持分辨率:高清1080P；

位時鐘抖動(Clock Jitter) <0.15 Tbit；

位上升時間(Risetime ) <0.3Tbit (20%--80%)；

位下降時間(Falltime) <0.3Tbit (20%--80%)；

最大傳輸延時 5nS(±1nS)；

切換速度： 210 ns(最長時間)

信號類型：全數字 T.M.D.S. 信號

接口： HDMI-A母接口

信號強度： T.M.D.S +/- 0.4Vpp

最小/最大電平： T.M.D.S 2.9V/3.3V

EDID： EDID現場可擦寫

阻抗： 50 Ω

最大直流偏置誤差： 15mV

最大傳輸距離：輸入加輸出大于40米；

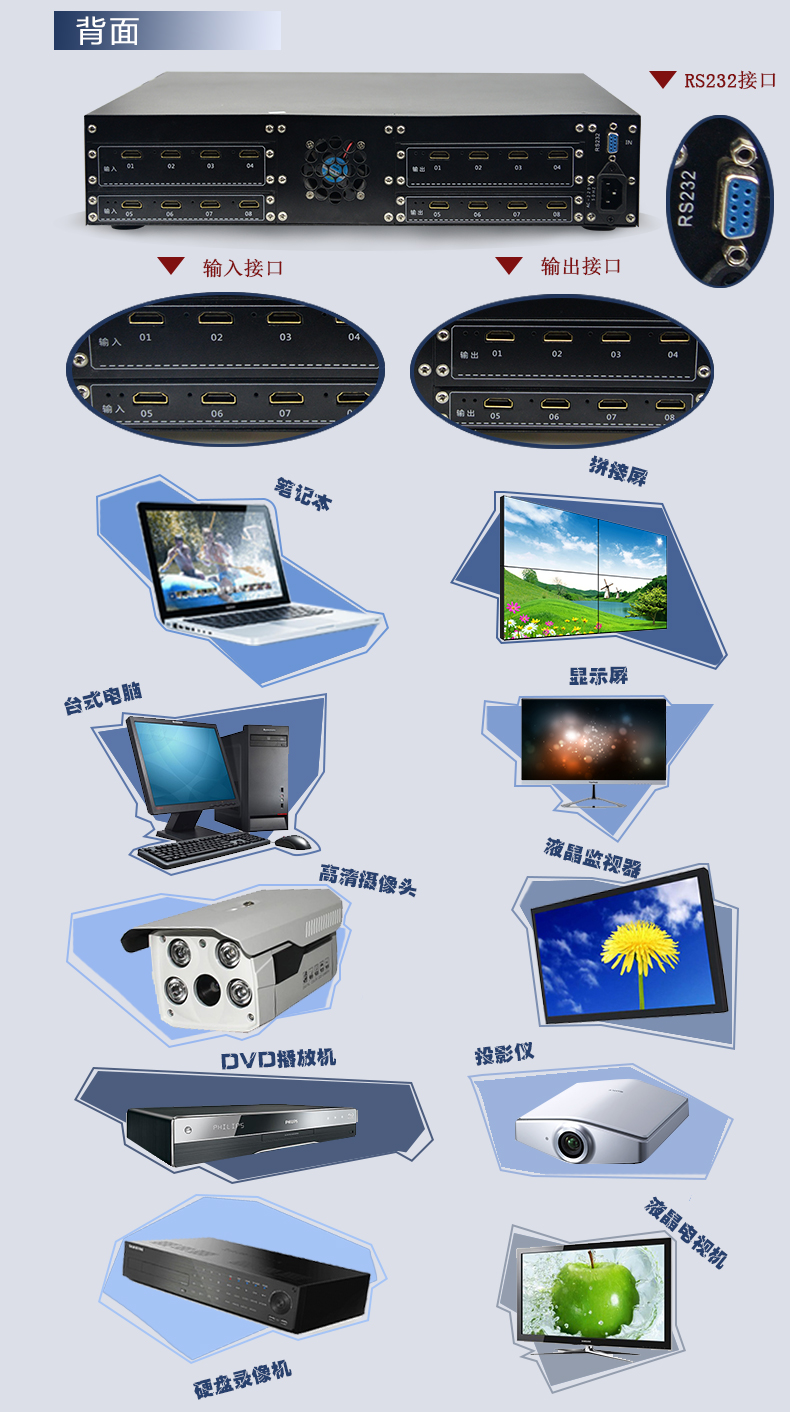

控制接口：RS-232；

串行控制接口：RS-232, 9-針D型公接口，波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位

串行控制口結構： 2 = TX, 3 = RX, 5 = GND

電源：100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源

最大功耗：28w

溫度 儲存、使用溫度: -20℃ ~ +70°C

濕度 儲存、使用濕度:10% ~ 90%

產品重量 約2.8kg
